schema di progettazione della batteria al litio di 3.7V 5000mAh per il casco della polizia

schema di progettazione della batteria al litio di 3.7V 5000mAh per il casco della polizia

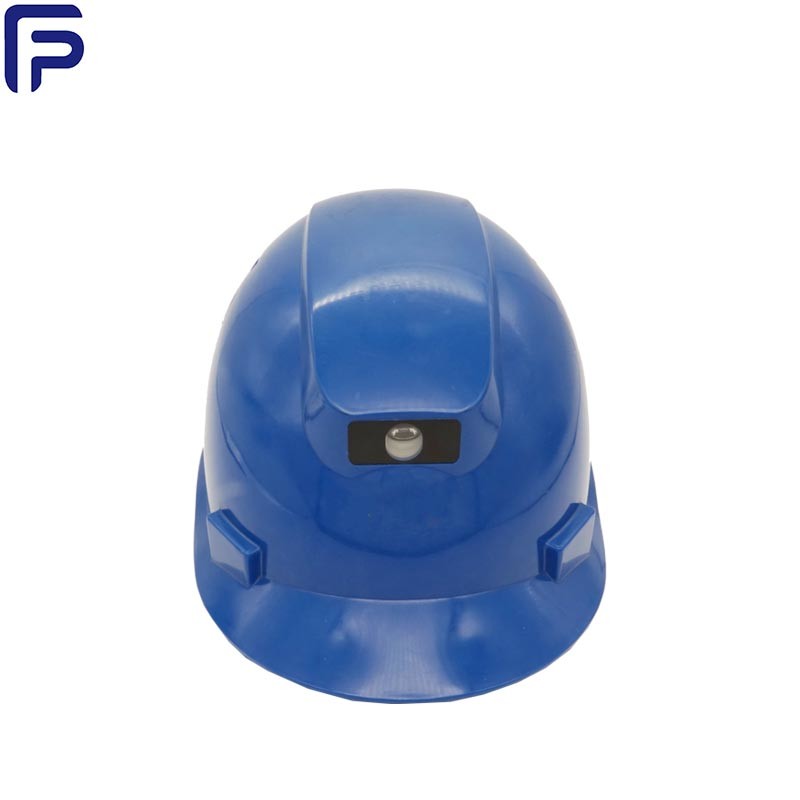

Il casco della polizia è un dispositivo affinchè i funzionari registri gli incidenti e le attività in loco di applicazione di legge. Ha varie funzioni quali la misura, la comunicazione, la fotografia, il posizionamento e l'audio registrazione di distanza, che notevolmente migliora l'efficienza del lavoro degli sotto-ufficiali. Il casco utilizza un Accumulatore litio-ione del polimero con un alto fattore di sicurezza, che può fornire l'alimentazione elettrica continua, stabile, affidabile e lunga ultra al dispositivo.

1. requisiti di progettazione delle batterie di sostegno per l'attrezzatura del casco della polizia

   Questa soluzione utilizza una batteria del polimero con il rapporto di densità dell'alta energia e l'alto sistema di sicurezza. Le coperture sono fatte del materiale a prova di fuoco del grado di ABS+PC UL-94V0 ed il processo di montaggio impermeabile ultrasonico è usato. La batteria ha grado impermeabile IPX1.

 1) Requisiti di progettazione dei modelli della batteria al litio:  vita dello litio-ione battery1S1P /3.7V/5AH/ 500Cycle del polimero

 2) Requisiti di progettazione della parte del circuito:

     1、 sopra protezione della tassa: 4.300±0.050V

     、 2 sopra protezione di scarico: 2.800±0.075V

     、 3 sopra protezione corrente: 4-8A

     una resistenza interna di 4、: VC=4.2V, RDS ≤80mΩ

     un consumo corrente di 5、: ≤6uA

     temperatura della tassa di 6、: 0-45℃

     Il、 7 scarica la temperatura: - 20-60℃

schema 2.Design della batteria di sostegno per l'attrezzatura del casco della polizia

1) PCM

Se un circuito di protezione è progettato per un pacchetto di grande capacità ricaricabile della batteria, dovuto le caratteristiche chimiche della batteria al litio stessa, è necessario da svolgere le funzioni della protezione quali sovraccarico, overdischarge, il cortocircuito, la sovracorrente e la temperatura eccessiva per evitare i pericoli quali la combustione e l'esplosione.

2)Protezione IC

Lo schema doppio di progettazione di funzione della protezione di IC è selezionato per controllare le batterie online con le funzioni quali sovraccarico, overdischarge, sovracorrente ed il cortocircuito. Faccia il lavoro delle cellule in un'immagine sicura, stabile ed efficiente.

3)MOSFET

I doppi MOSFETs sono selezionati per svolgere un ruolo di commutazione nel circuito di protezione, rendente il circuito più sicuro.

4)Ptc

Pricipalmente progettato per la funzione secondaria di protezione. Il fusibile termico resettable del ptc ha funzioni doppie della protezione di sovracorrente e del recupero automatico. Il ptc nel prodotto della batteria può impedire lo scarico ad alta temperatura della batteria e dell'avvenimento di a corrente forte pericoloso.

5)Cellula: Accumulatore litio-ione del polimero 955565P

6)Imballaggio del pacchetto della batteria: imballaggio sonico delle coperture di plastica.

7)Disegno schematico di progettazione

     8)Mappa di realizzazione del prodotto
